干式變壓器常見形式有哪些？

　　干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單先房間內。損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于同一配電室內創造了條件。干式變壓器現已被廣泛用于電站、工廠、醫院等幾乎所有電氣上。隨著低噪（2500kVA以下配電變壓器噪聲已控制在50dB以內）、節能（空載損耗降低達25%）的SC(B)9系列的推廣應用，使得中干式變壓器的性能指標及其制造技術已達到世界先進水平。

         干式變壓器常見形式：



　　1.封閉式：器身處在封閉的外殼內，與大氣不直接接觸（由于密封、散熱條件差，主要用于礦用，屬于防爆型）。



　　2.開啟式：是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，（環境溫度20度時，相對濕度不應超過85%），一般有空氣自冷和風冷兩種冷卻方式。

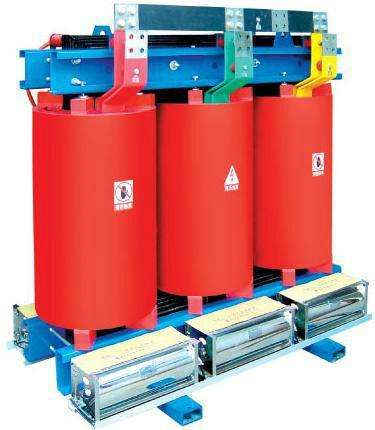

　　3.澆注式：用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。干式變壓器冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。



　　如何利用其過載能力呢?



　    選擇計算變壓器容量時可適當減小：充分考慮某些軋鋼、焊接等設備短時沖擊過負荷的可能性--盡量利用干式變壓器的較強過載能力而減小變壓器容量；對某些不均勻負荷的場所，如供夜間照明等為主的居民區、文化娛樂設施以及空調和白天照明為主的商場等，可充分利用其過載能力，適當減小變壓器容量，使其主運行時間處于滿載或短時過載。
