S11-M.RD系列地埋式變壓器
【額定容量】:30-1250kva      【額定電壓】:10kv/20kv/35kv
	【聯結組別編號】:Dyn11,Yyno
使用范圍:
	S11-M.RD系列地埋式變壓器適用于道路、橋梁、隧道等長距離、小負荷的高壓輸電系統、架空線入地下工程的組合式變壓器及小區供電系統。
產品概述:
	 S11-M.RD系列地埋式變壓器可安裝在地坑內的配電變壓器或組合變壓器,可實現將變壓器、高壓負荷開關和保護用熔斷器等安裝在之中的緊湊組合配電設施。可用于道路、橋梁、隧道等長距離、小負荷的高壓輸電系統、架空線入地下工程的組合式變壓器及小區供電系統。廣泛用于供電可靠性高、對周圍的環境無影響。
產品特點:
1、高壓進線采用二個(一進一出)三根插拔式高壓電纜連接器
2、低壓出線采用三相插拔式低壓電纜連接器
3、高壓側裝有限流式熔斷器保護
4、油箱采用不銹鋼材質
5、防護等級為IP68,在一段時間內可以全部浸沒在水中運行
6、在地坑中運行時的溫升限值符合GB1094.2-1996的要

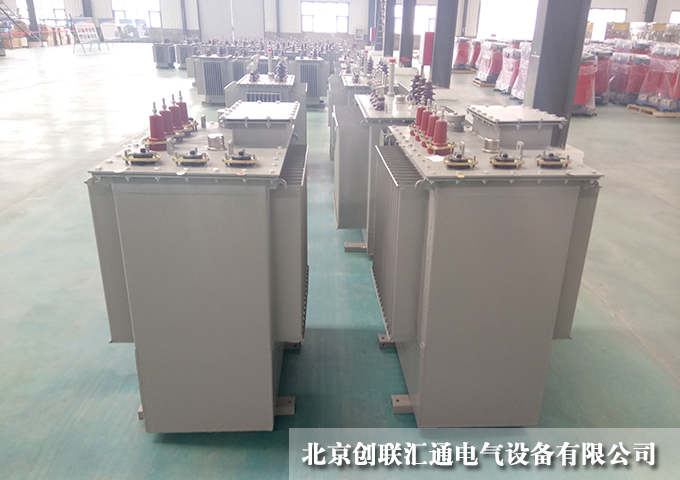

    產品圖片


    產品參數
 					額定容量KVA
  |  					電壓組合
  |  					聯結組別
  |  					空載損耗W
  |  					負載損耗(75℃)W
  |  					空載電流%
  |  					短路阻抗%
  |
 					高壓KV
  |  					高壓分解范圍KV
  |  					低壓KV
  |
 					30
  |  					6.3
  					10
  |  					±2×2.5%
  |  					0.4
  |  					Dyn11或Yyn0
  |  					100
  |  					600
  |  					1
  |  					4
  |
 					50
  |  					135
  |  					870
  |  					0.9
  |  					4
  |
 					80
  |  					175
  |  					1250
  |  					0.8
  |  					4
  |
 					100
  |  					205
  |  					1500
  |  					0.8
  |  					4
  |
 					125
  |  					240
  |  					1750
  |  					0.8
  |  					4
  |
 					160
  |  					275
  |  					2100
  |  					0.7
  |  					4
  |
 					200
  |  					330
  |  					2500
  |  					0.7
  |  					4
  |
 					250
  |  					400
  |  					2950
  |  					0.7
  |  					4
  |
 					315
  |  					475
  |  					3500
  |  					0.7
  |  					4
  |
 					400
  |  					570
  |  					4200
  |  					0.7
  |  					4
  |
 					500
  |  					680
  |  					5000
  |  					0.7
  |  					4
  |
 					630
  |  					805
  |  					6000
  |  					0.6
  |  					4.5
  |
 					800
  |  					980
  |  					7200
  |  					0.6
  |  					4.5
  |
 					1000
  |  					1155
  |  					10000
  |  					0.6
  |  					4.5
  |
 					1250
  |  					1365
  |  					11800
  |  					0.6
  |  					4.5
  |
 					1600
  |  					1645
  |  					14000
  |  					0.6
  |  					4.5
  |
	以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
