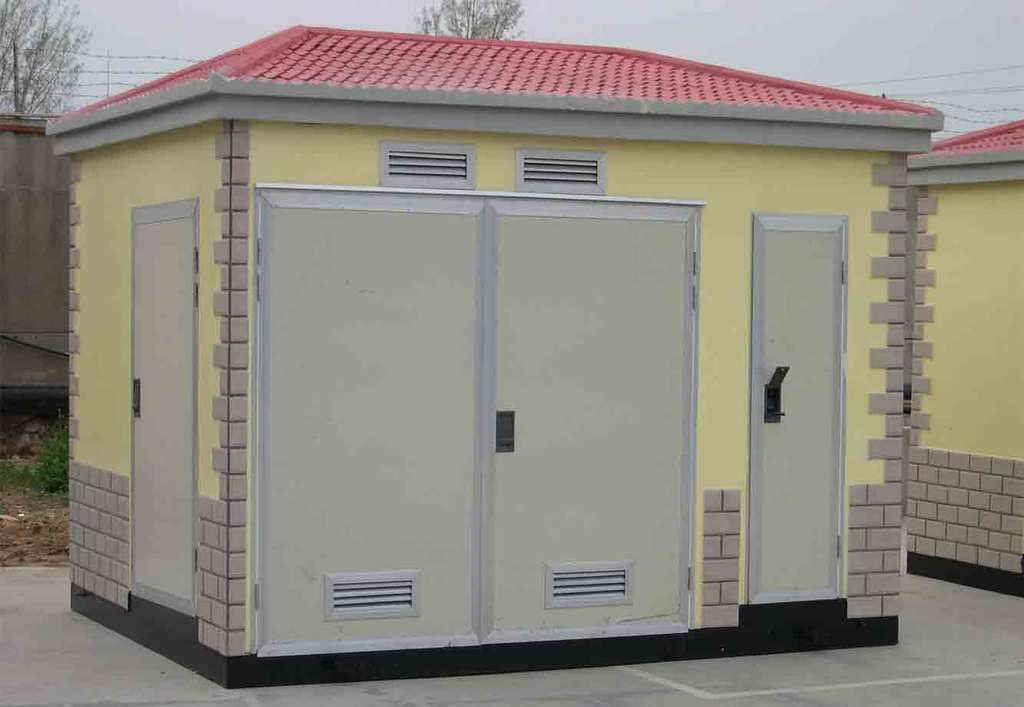

10kV預裝式箱式變電站安裝施工工序詳解
　　1.設備入場
　　設備入場檢查尤為重要。設備一般分為甲供材料和乙供材料，一般來說，甲供材料主要由業主招標采購獲得預裝式箱式變電站包括：變壓器、開關柜、GIS、互感器、補償裝置、避雷器、站用變壓器等一系列主要電氣設備，乙供材料是由安裝方采購的部分電纜、泵等材料。作為工程監理應先先檢查到場設備是否與施工圖和設備清單上的名稱、型號、容量等相一致。

　　2.變壓器安裝
變壓器是變電站的重要設備，因此變壓器的安裝更是重中之重。在土建交安、開箱檢查等一系列工作檢查合格之后，先先進行變壓器上臺作業，這一作業一般是由設備廠家人員進行作業，監理主要檢查主變的就位方向、就位位置是否與圖紙相符，檢查本體內氣體壓力應為正壓，壓力在0.01MPa～0.03MPa之間，檢查沖擊記錄儀X、Y、Z三維均小于3g，并要求廠家將沖撞記錄報告打印出來交由現場存放。在確認預裝式箱式變電站變壓器主變油、瓦斯繼電器、溫度繼電器、套管、套管CT等附件滿足檢驗要求后，方可進行主變本體和附件的安裝和連接，同時檢查各部件安裝是否正確、牢固。安裝檢查結束后可進行抽真空檢測，此時需要注意時間和真空度是否符合規程規范和設備廠家的要求，合格后方可同意進行注油，檢查注油的各項程序是否與方案中所列的相符，如不符合則要求改正。
3.開關柜安裝
開關柜是按一定的接線方案將涉及一二次設備成套組裝的一種高壓配電裝配。開關柜安裝前一般是利用吊車平行調入生產綜合樓，然后利用推車、撬棍等放入指定位置，這一過程要求我們一定要特別注意搬運過程中柜體不受碰撞同時保護真空滅弧室，須用硬板蓋住真空開關頂部，防止工具、螺絲掉下砸傷滅弧室，以免骨架變形，或者薄面板碰凹，表面涂層受撞傷，影響外觀，特別是裝設柜頂的主母線時。同時在放入指定位置的同時測量柜體之間的間距必須保持在標準范圍內。預裝式箱式變電站安裝自配主母線時則須做到：與電器元件相連的母線，接頭處應連接可靠，以免影響通流能力；電流較大時，接頭須搪錫處理；裸銅與裸銅的導電接觸面須涂敷防護劑（導電膏、凡士林等），以達防氧化防潮目的。
4.電纜敷設
　　預裝式箱式變電站電纜進行入場檢查合格后可進行敷設工作。先先應檢查電纜橋架的制作，橋架宜采用角鋼或槽鋼制作，尺寸與位置應滿足設計圖紙要求。電纜多層敷設時，控制電纜不宜超過三層，交流三相電力電纜不宜超過兩層，強電、控制電應按順序分層配置，同時配置間距應符合規范要求。電纜彎曲半徑、電纜橋架與各種管道的較小凈距、電纜固定點的間距等均應滿足相關要求。
　想要預裝式箱式變電站安全的運行就需要我們在安裝過程中，一切行為都要按照規范來進行約束。認真對待每個安裝工序，是設備良好運行的前提。關注北京創聯匯通干式變壓器廠家官網（www.fastmall.com.cn）查看更多產品知識。
