mns柜防護等級 mns柜尺寸規格

　　MNS柜概述：

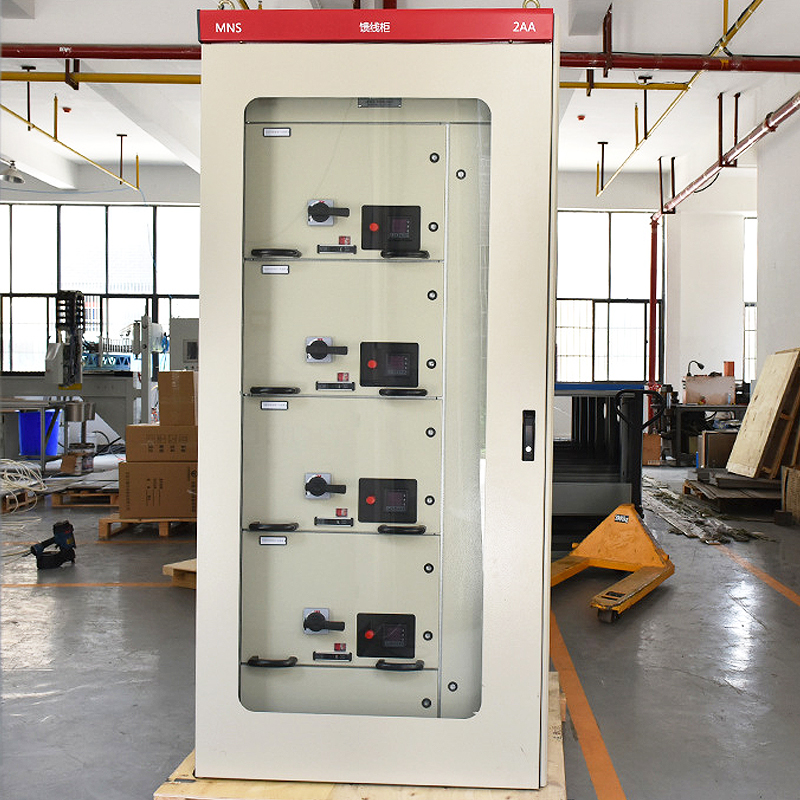

　　MNS型低壓抽屜式開關柜適用于三相交流50、60Hz，額定電壓660V，額定電流4000A以下的三相四線制及三相五線制電力系統，作為接受電能和分配電能之間。MNS柜也被稱為MNS抽屜柜或者MNS配電柜。

　　MNS配電柜廣泛應用于發電廠、變電所、廠礦企業和高層建筑的動力配電中心和電動機控制中心。

　　MNS低壓柜優點：

　　MNS抽屜柜設計緊湊，結構通用性強，組裝靈活，采用標準模塊設計，是一種安全、經濟、合理、可靠的新型低壓抽出式開關柜。具有分斷能力高，動熱穩定性好，電氣方案靈活、保護等級高等特點。

　　MNS抽屜柜組成結構特點：

　　● 柜體結構為組合式結構，基本骨架由KB型材組裝而成，柜架的全部結鋅件經過鍍，四周門板、側板、封板等作靜電噴涂式處理。C型材以 E=25mm 為模數孔的鋼板彎制而成，通過各種聯接件、自攻鎖緊螺釘和8.8級六角螺栓接，框架結構無需專門工具即能組裝成各種形式的柜體，具有較高的強度和靈活性;

　　● 隔離板采用分段式多功能隔離板，可使PC柜和MCC柜實現混裝;

　　● 抽屜規格有：8E/4、8E/2、8E、16E、24E;

　　● MCC柜的有效安裝高度為72E，最多可裝 36 個出線回路;

　　● 抽屜單元均有工作、試驗、抽出、隔離位置，并有可靠的機械聯鎖裝置;

　　● 防護等級：IP30 ～ IP40。
