詳述干式變壓器的原理作用和結構特點

大家對變壓器都不陌生，今天讓我來簡單的闡述一下干式變壓器的原理作用以及結構和特點，希望能夠幫助想了解干式變壓器的朋友，先看一下干式變壓器的整體圖片。

干式變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。在發電機中，不管是線圈運動通過磁場或磁場運動通過固定線圈，均能在線圈中感應電勢，此兩種情況，磁通的值均不變，但與線圈相交鏈的磁通數量卻有變動，這是互感應的原理。干式變壓器就是一種利用電磁互感應，變換電壓，電流和阻抗的器件。

    干式變壓器作用就是變換交流電壓、電流和阻抗的器件，當初級線圈中通有交流電流時，鐵芯（或磁芯）中便產生交流磁通，使次級線圈中感應出電壓（或電流）。

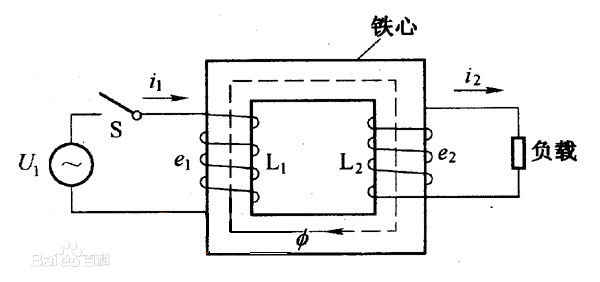

    干式變壓器工作原理為：當變壓器的原繞組施以交變電壓u1時，便在原繞組中產生一個交變電流i1，這個電流在鐵芯中產生交變磁通Φ，因?yàn)樵?、副繞組在同一個鐵芯上，所以當磁通Φ穿過副繞組時，便在變壓器副邊產生感應電動勢e2（即變壓電壓）。干式變壓器中感應電動勢的大小是和線圈的匝數、磁通的大小及電源的頻率成正比。

    干式變壓器的結構特點：  干式電力變壓器大多為三相固體成型SC系列，比如：上海ABB公司的SCR9系列三相纏繞式變壓器；北京創聯匯通的SCB10系列三相干式變壓器；SCB9系列三相箔式變壓器。其電壓等級基本上都在6KV～35KV范圍內，較大容量可達25MVA。

    低壓繞組：SCR9型干式變壓器的低壓繞組采用銅箔繞制，可大大降低軸向短路沖擊力，層間絕緣為F級半固化絕緣材料，線圈外層用玻璃纖維絲增強樹脂包封，具有很強的承受短路的能力，并可按照冷卻要求，設置一個或兩個軸向冷卻通道。
