S11-10KV油浸式變壓器

S11-10KV油浸式變壓器是現代化的工業企業廣泛的采用電力作為能源，而發電廠發出的電力往往需經遠距離傳輸才能到達用電地區。在傳輸?shù)墓β屎愣〞r(shí)，傳輸電壓越高，則所需的電流越小。因?yàn)殡妷航嫡扔陔娏鳌＞€損正比于電流的平方，所以用較高的輸電電壓可以獲得較低的線路壓降和線路損耗，要制造電壓很高的發電機，目前技術很困難，所以要用專門的設備將發電機端的電壓升高以后再輸送出去，這種專門的設備就是變壓器。另一方面，在受電端又必須用降壓變壓器將高壓降低到配電系統的電壓，故要經過一系列配電變壓器將高壓降低到合適的值以供使用

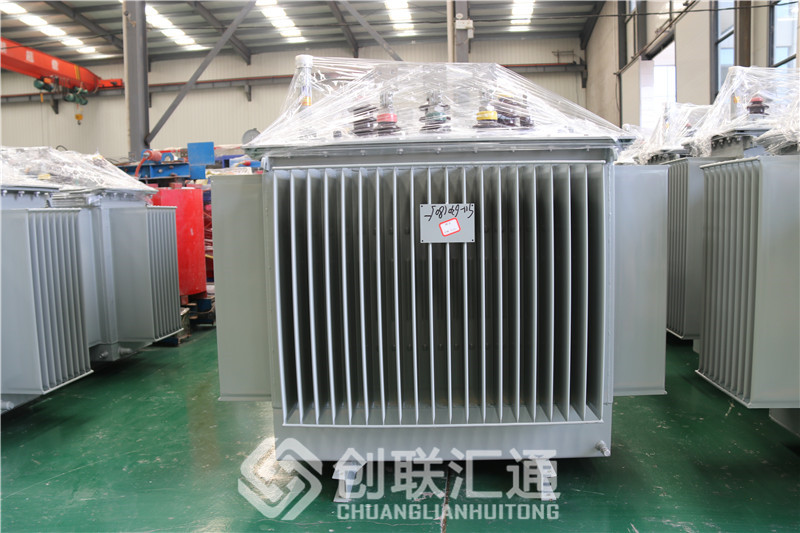

S11-10KV油浸式變壓器采用全密封波紋油箱結構，變壓器油和周圍空氣不接觸，因此變壓器油不會吸收外界水分，從而不會降低絕緣強度；另外因氧氣無法進入油箱，從而避免了絕緣材料的老化，提高了該產品的使用壽命，同時也提高了社會效益。

S11-10KV油浸式變壓器產品型號
技術經濟性能好：S11產品在S9系列的基礎上，空載損耗平均降低30%，空載電流比S9下降70-85%。
使用壽命長：變壓器油箱采用全密封結構，油箱與箱沿可用螺栓聯接或焊死，變壓器油不與空氣接觸延長了使用壽命。
運行可靠性高：油箱密封有關零部件進行改進，增加了可靠性，提高工藝水平以保證密封的可靠性。
占地面積小：S11-10KV油浸式變壓器油箱采用波紋板式散熱器，當油溫變化時波紋板熱脹冷縮可取代儲油柜的作用，波紋板式油箱外形美觀，占地面積小。


S11-10KV油浸式變壓器功能特點
1.鐵心為硅鋼片條料卷制而成的無接縫不分級的接近純圓形截面。鐵軛，鐵心柱聯結為圓角，鐵心為封閉形。
2.高、低壓線圈直接繞在鐵心上，兩線圈同心度好，抗短路性能力好。
3.由于鐵心結構特殊，又呈由晶態取向優質冷軋硅鋼片卷制經退火而成，使S11-M.R變壓器與同容量S9型相比空載損耗下降30%,空載電流下降70%,嘈聲下降8分貝左右。
4.取消儲油柜。采用波紋板油箱，溫度引起的油體積變化由波紋片的彈性調節使變壓器油與空氣隔絕延長使用奉命。
5.采用波紋油箱溫升占地面積小，外形美觀。
6.鐵心加工全部機械化,減輕勞動強度,使產品質量提高,質量穩定。


S11-10KV油浸式變壓器使用條件
1．最高環境溫度：+40℃
2．最低環境溫度：-25℃
3．海拔高度：<1000m
4．最高月平均相對濕度：90%（20℃）
5．安裝地點：安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所，戶內或戶外。


S11-10KV油浸式變壓器產品特點
1. 變壓器鐵心采用進口優質冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵心進行綁扎，保證鐵心的緊實度，降低噪音。
2. 高低壓繞組用無氧銅繞制，低壓繞組500KVA及以下采用雙層圓筒式結構，630KVA以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。
3. 變壓器聯結組采用Dyn11，減少諧波對電網的影響，改善供電質量。
4. 變壓器為全密封結構，延長使用壽命，免吊芯，免維修。
5. 實測噪音值低于標準。


S11-10KV油浸式變壓器經正常運輸后，不需作吊芯檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。
