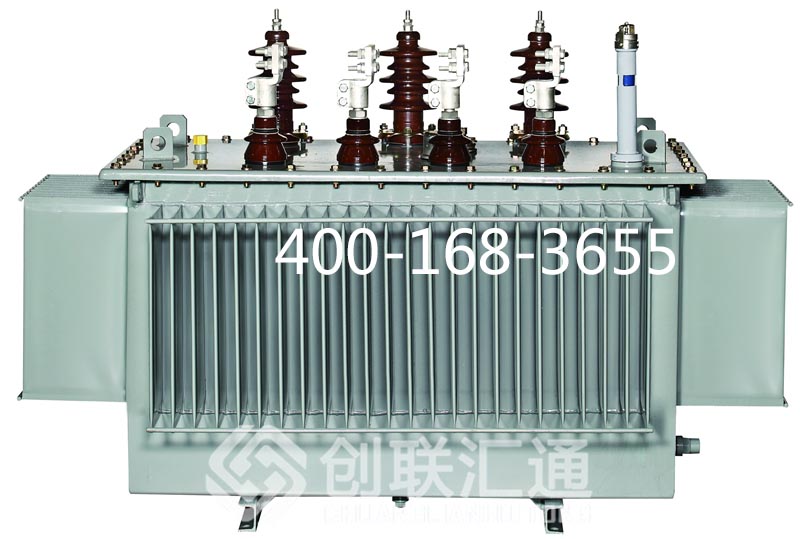

SVR線路自動有載調壓器

SVR線路自動有載調壓器原理通過有載分接開關，調節變壓器變比來實現自動有載調壓，智能控制器以51系列單片機為核心，對信號進行采集、分析、判斷、處理、然后發出信號,驅動有載 [1-5]分接開關調節電壓；該裝置具有完整的控制和相關的保護功能；控制軟件采用C語言編制，可讀性好、可擴展性強。

控制器是整個SVR線路自動有載調壓器的核心部分，它決定有載調壓裝置自動化,智能化以及調節精度高低。它主要對饋線電壓，電流等參數進行檢測，控制有載分接開關的動作，使饋線電壓達到預定值。

智能控制器從變壓器輸出側采集電壓信號，然后將采樣值與設定的基準電壓進行比較。如果采集到的電壓信號大于基準電壓，并且信號電壓和基準電壓之間的差值達到一定數值（允許范圍），經一定延時后，發出控制命令，通過繼電器驅動分接開關的電機，降低分接開關檔位（降低輸出電壓）；反之，如果采集到的電壓信號小于基準電壓，控制器經過延時后發出控制信號，通過繼電器驅動分接開關的電機，從而升高分接開關檔位（升高輸出電壓）。

由于SVR線路自動有載調壓器運行在10KV高壓電網中，一旦發生故障所帶來的危害和損失是巨大的。為保護有載分接開關使用壽命，控制器設有欠壓、過流保護。當線路電壓低于”欠壓”或 調壓器”過流“時，控制器閉鎖，不再發出調壓指令。同時設有上、下限位保護，防止各種可能情況下出現誤動作。為方便各項參數的設定和讀取，控制器設置了鍵盤。同時配備了完善的RS485通信接口，具有遙控、遙調、遙測、遙信功能
