20kv級SCB9系列環氧樹脂干式變壓器產品介紹

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-03-08 07:01:15

導讀：本公司生產的20KV級SCB9系列干式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到國家先進水平。該系列產品采用國外先進的制造技術，設計圖紙及技術文件齊全、正

　　本公司生產的20KV級SCB9系列干式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到家先進水平。該系列產品采用外先進的制造技術，設計圖紙及技術文件齊全、正確、清新，生產設備先進，制造工藝穩定，測定手段完備，為生產優質的產品提供了堅實的保障。

　　結構特點

　　箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡、散熱效果差、存在繞制螺旋角、人工焊接質量不穩定等突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。

　　溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半路，可自動檢測并巡回顯赤相線圈各自的工作溫度，并且有超溫報警和跳閘功能。

　　產品特點

　　損耗低，節電效果好，運行經濟，可免維護。

　　安全，難燃防火,無污染，可直接安裝在負荷中心.

　　免維修，安裝簡便，綜合運行成本低。

　　防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行。

　　損耗低,局部放電量低噪音小，散熱能力強,強迫風冷條件下可以150%額定負載運行。

　　配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

　　體風小、重量輕，占地空間小，安裝費用位考慮排油池防大消火設施和備用電源等。

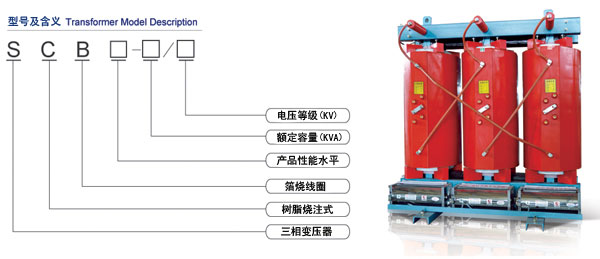

20KV級SC(B)9型干式變壓器主要性能參數：

型號	額定容量（KVA）	聯接組標號	電壓組合（KV）			空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
型號	額定容量（KVA）	聯接組標號	高壓	分接范圍	低壓	空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
SC(B)9-50	50	Dyn11 或 Yyn0	20 22 24	±5% ±2×2.5%	0.4	345	1182	2.4	6.0
SC(B)9-100	100					545	1909	2.2
SC(B)9-160	160					682	2364	1.8
SC(B)9-200	200					745	2818	1.8
SC(B)9-250	250					855	3273	1.6
SC(B)9-315	315					982	3909	1.6
SC(B)9-400	400					1164	4636	1.4
SC(B)9-500	500					1364	5545	1.4
SC(B)9-630	630					1545	6545	1.2
SC(B)9-800	800					1773	7909	1.2
SC(B)9-1000	1000					2091	9364	1.0
SC(B)9-1250	1250					2409	11045	1.0
SC(B)9-1600	1600					2818	13273	1.0
SC(B)9-2000	2000					3273	15682	0.8
SC(B)9-2500	2500					3909	18545	0.8

干式變壓器是一種變壓器。應根據其模式和操作條件注意干式變壓器的使用。干式變壓器的運行和效率直接相關，因為經濟發展和生產率的提高有很大幫助。干式變壓器必須以允許干式變壓器運行的方式運行。對于干式變壓器的工作環境，我們需要探索。

許多朋友只知道干式變壓器可以用作功率放大器，但他們不知道干式變壓器也可以與功率放大器密切配合使用。干式變壓器也可以將電網中的干擾源完全輸入到功率放大器中，這主要歸功于功率放大器。而是電壓和電流。相同的變化直接反映在網格中。如果干式變壓器的輸出受到干擾，也會影響放大器的質量。因此，更好的干式變壓器會受到干擾，這會嚴重降低放大器的質量。如果在干式變壓器中存在相對初級阻抗現象，我們可以等待反射電阻和源電阻的并聯連接，并且可以有效地攔截低頻，并且可以更好地改善變壓器的噪聲，所以使用的干式變壓器必須具有一定的電感含量。通常，更好的干式變壓器具有更高的磁導率，并且由磁率引起的膨脹效應更大，并且可以連續產生附加電壓以減少干擾的發生。
