分析美式箱式變壓器

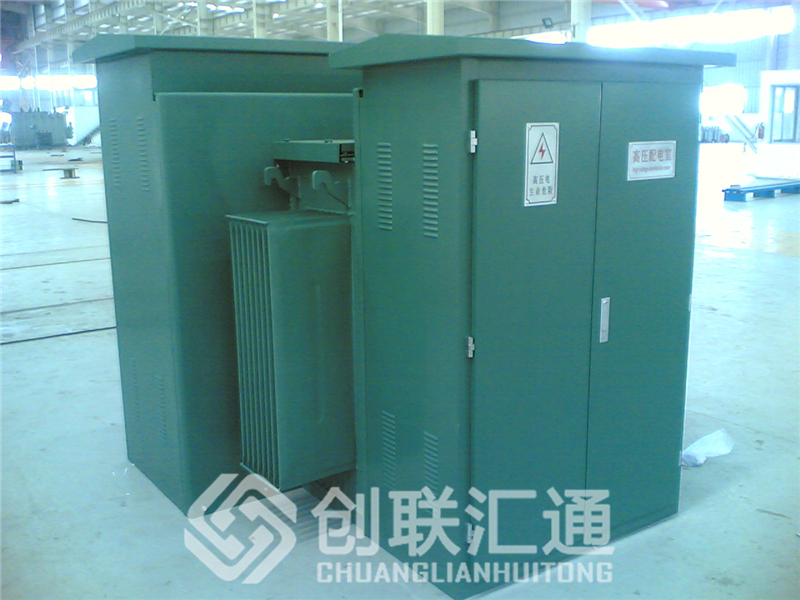

箱型變壓器:相當于一個組合式(箱型)變電站。箱式變壓器為框架結構，用型鋼焊接而成，框架外覆有鋁合金板，并涂有特殊油漆層，使其具有較強的機械性能、耐候性、耐腐蝕性。組合式(箱式)變電站為整體結構時，箱體用鋼板分隔成三個相對獨立的室室，即高壓室、變室和低壓室。每個房間的照明都會隨著門的打開而自動關閉。

組合式變電站(箱式)頂部設有隔熱層。在高溫寒冷地區，箱內溫度容易積累變化，故可在箱體周圍加裝保溫層。為保持箱內溫度穩定，變機房和低壓機房均設有自動溫控裝置。組合式(箱式)變電站可有效防止小動物入侵。變壓器的維護很容易推進和拉出一個可拆卸的小車。箱體底座兩側設有四個相應的可拉可推的升降螺栓，頂檐兩側設有四個功能相同的支座，可整體升降運輸。

組合式(箱式)變電站，是由高壓開關柜、電力變壓器、低壓開關柜三部分組合在一起而構成的一整套室外、油變配電裝置。該產品具有成套性強、占地面積小、投資小、安裝維修方便、外形美觀、耐候性強等特點。廣泛應用于高層建筑、小區、礦山、油田、公共配電、車站、碼頭等企業及臨時用電場所進行配電。

設備特點:全密封，結構緊湊，完全絕緣，外形美觀，體積僅為箱變(歐式箱變)的1/3左右。無配電室，可直接放置在室內或室外，也可放置在街道和綠化帶兩側，保證人身安全，既供電設施，又裝飾環境。采用雙保險絲全范圍保護模式，大大降低了運行成本。它可用于終端供電和環網供電，轉換十分方便，保證了供電的可靠性和靈活性。

10kV套筒電纜頭在200A負載電流下可多次插拔。它可以在緊急情況下用作負載開關，并具有斷開開關的特性。采用國產9型、11型配電變壓器，損耗低、噪音低、使用壽命長。

適用范圍:箱型變壓器將傳統變壓器的設計集中在箱型外殼內，具有體積小、重量輕、噪音低、損耗低、可靠性高等特點。廣泛應用于居民區、商業中心、燈站、機場、廠礦、企業、醫院、學校等場所。

使用環境:環境溫度:最高溫度+40度，最低溫度-30度矮型海拔高度:小于或等于1000M溫度:日平均不大于95%[%]，月平均不大于90%[%]安裝環境:周圍空氣應無腐蝕性易燃氣體、水蒸氣等明顯污染，安裝場所無劇烈震動。

防震:日平均值不大于0.4/s2，垂直加速度不大于0.15mm/s2。安裝地點傾角:不大于3°。安裝環境:安裝在無火災、爆炸危險、污染嚴重、化學腐蝕及劇烈振動的場所。如超出上述條件，您可向本公司咨詢。

安裝環境應無明顯污染、爆炸性、腐蝕性氣體和粉塵，安裝場所應無劇烈振動沖擊。地震誘發地面加速度AG:水平方向小于3m/s2，垂直方向小于1.5m /s2(在此范圍內的地震問題無需在設計中特別考慮)。
