美式箱變和歐式箱變的區別

箱變的全稱是“組合式成套箱式變電站”，是將電力變壓器和高、低壓配電裝置等在電氣成套工廠內集成在一個或幾個密封、防腐的戶外箱體內的設施，并可吊裝運輸的箱式電力設備。由于它結構緊湊、外觀整潔、移動安裝方便、維護量小等特，在鐵路、工廠、城市的電網建設中被大量采用。主流的箱變分歐式箱變與美式箱變兩種。

歐式箱變與美式箱變的區別

1、結構形式和采用元器件的區別

根據產品結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種典型風格。我國自70年代后期，從法國、德國等國引進及仿制的箱式變電站，從結構上采用高、低壓開關柜，變壓器組成方式，這種箱變稱為歐式箱變，形象比喻為給高、低壓開關柜、變壓器蓋了房子。90年代起，我國引進美國箱式變電站，在結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中。避雷器也采用油浸式氧化鋅避雷器。變壓器取消油枕，油箱及散熱器暴露在空氣中，這種箱變稱為美式箱變，形象比喻為變壓器旁邊掛個箱子。

2、外型尺寸的區別

歐式箱變由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小。

3、電氣保護方式的區別

歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時，用熔斷器的撞針使負荷開關三相同時分閘，避免缺相運行，要求負荷開關具有切斷轉移電流能力，低壓側采用負荷開關加限流熔斷器保護。

美式箱變高壓側采用熔斷器保護，而負荷開關只起投切轉換和切斷高壓負荷電流的功能，容量較小。當高壓側出現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣開關欠電壓保護或過電流保護就會動作，低壓運行不會發生

4、系統的區別

（美式箱變系統圖和外觀圖）

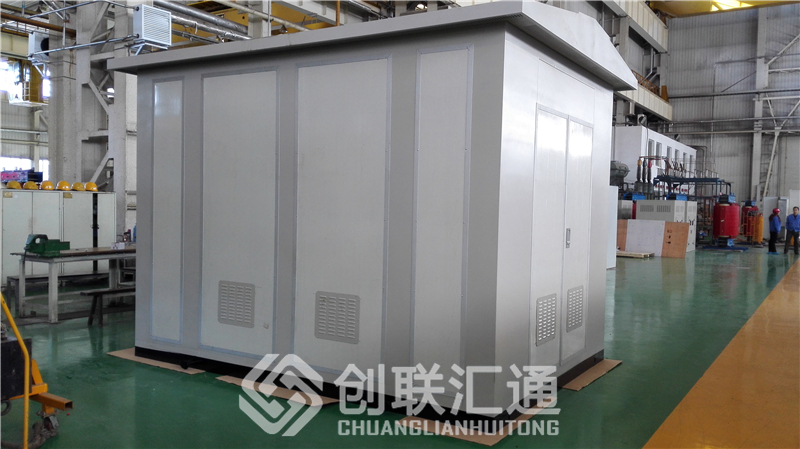

（歐式箱變系統圖和外觀圖）

 5、造價的區別

美式箱變的產品單價較低，其體積較小、便于安裝，可以縮短低壓電纜長度，降低線路損耗，從而降低供電配套基礎、電纜等工程的造價。

歐式箱變的產品單價較高，其體積較大，導致供電配套設施的工程造價相對較高。

歐式箱變與美式箱變的優缺點和適用范圍

1、優缺點

美式箱變優點：體積較小、安裝較為方便、設備及供電配套工程造價較低；缺點：供電可靠性低、無法增設配電自動化裝置、用電增容難度大、噪音及輻射較大。

歐式箱變優點：供電可靠性高、可以設置配電自動化，噪音及輻射較小；缺點：體積較大，不利于安裝，設備及供電配套工程造價較高。

2、適用范圍

綜合美式和歐式箱變的結構特點和優缺點，美式箱變適用于對供電要求相對較低的多層住宅和其他不重要建筑物的用電；歐式箱變適用于多層住宅、小高層、高層和其他的較重要的建筑。
