干式變壓器性能特點

干式變壓器鐵心與油浸式變壓器基本相同。容量較大者，鐵心中有通風氣道。干式變壓器線圈導線采用雙玻璃絲包線或耐高溫漆包線;多采用B級絕緣和H級絕緣;由于器身暴露在空氣中，線圈除浸絕緣漆外還要加防潮覆蓋漆。干式變壓器的外殼上有通風孔。

干式變壓器有下列幾種類型∶

（1）開啟式。其器身與大氣相連通，適用于比較干燥而潔凈的室內環境。小容量的采用空氣自冷式冷卻，較大容量的加吹風冷卻。

（2）封閉式。其內部結構與外部大氣不相連通，可用于惡劣的環境，如用作礦用變壓器。由于密封，其散熱條件差。其內也可充以絕緣強度和散熱能力勝于空氣的其他氣體，如六氟化硫，并加以強迫循環。這時，干式變壓器的絕緣和散熱能力可與和油浸式變壓器相比較。

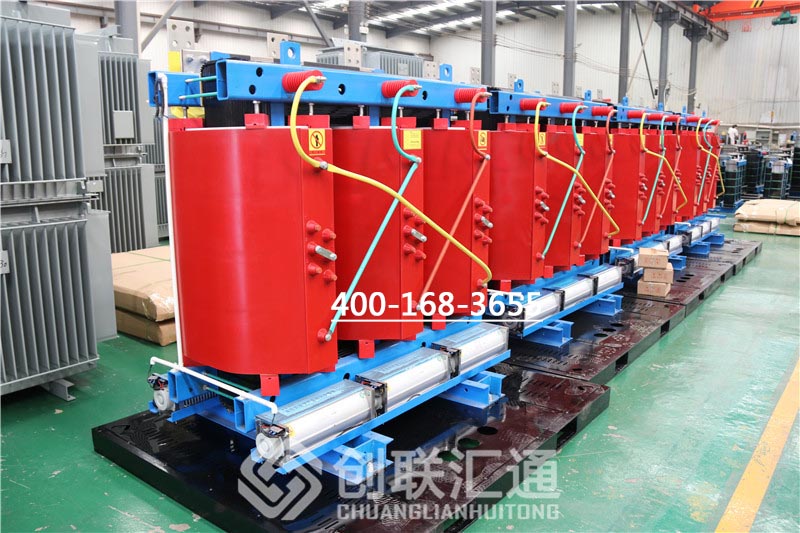

（3）澆注式。用環氧樹脂或其他樹脂澆注作為主絕緣，結構簡單，體積小，適用于中、小容量的產品。

由于空氣的絕緣強度和散熱性能都比絕緣油差，以空氣作絕緣的干式變壓器的有效材料消耗量比油浸式的大。因此，干式變壓器主要用于地下鐵道、公共建筑物、車間內部等防火要求較高的場所。

干式變壓器所在環境的相對濕度不超過70%～85%。干式變壓器承受沖擊過電壓的能力較差，不宜直接與架空線路相連。否則，應加特殊防雷保護，限制大氣過電壓幅值不超過工頻試驗電壓幅值。
