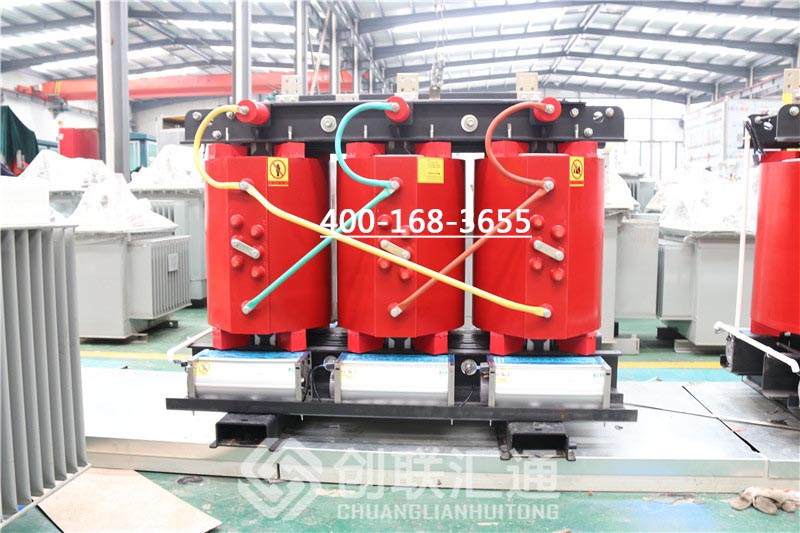

SCB13干式變壓器

SCB13型干式變壓器安全、阻燃、防火、無污染，可直接安裝在負荷中心。免維護，安裝方便。防潮性好，停機后無需預干燥即可投入運行。低損耗，低局部放電，低噪音，強制風冷下可在120%額定負荷下運行。具有自己完整的溫度保護控制系統，為變壓器的安全運行提供可靠的保證。

SCB13干式變壓器的特點

1. 損耗低，節電效果好，在運行中帶來經濟效益。

2. 阻燃、防爆、無污染、免維護，可安裝在負載中心，降低投資成本，節約成本

3.SCB13干式變壓器局部放電小于10PC，線圈不吸潮、不吸塵，機械強度高，可靠性好。

4. 耐短路，抗雷擊性能好。

5. SCB13干式變壓器外殼采用不銹鋼、冷板、鋁合金制成，型式分為空氣式和散熱式。

6. SCB13干式變壓器可根據用戶需要配備溫控和溫度顯示系統，并可與溫控系統配合使用。

SCB13型干式變壓器的結構特點:

1. 鐵芯

SCB13干式變壓器采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全傾斜接頭，使磁通量沿硅鋼片接頭方向傳遞。

2. 繞組

SCB13干式變壓器繞組如下:

(1)卷繞式

(2)環氧樹脂加石英砂充填澆注

(3)玻璃纖維增強環氧樹脂鑄件(即薄型保溫結構)

(4)多股玻璃纖維浸漬環氧樹脂纏繞型

3.高壓繞組

SCB13型干式變壓器一般采用多層圓柱形或多層分段結構

4. 低壓繞組

SCB13干式變壓器一般采用層狀或箔狀結構。

SCB13干式變壓器的優點

1. 線圈采用銅絲或箔纏繞，玻璃纖維增強，環氧樹脂無填料，真空干燥，脫氣除濕為一體，機械強度高，耐短路，抗沖擊性強。

2. 高壓繞組首端、中絲錐采用銅埋埋結構，剛性好，齒輪調整方便，美觀整潔。

3.SCB13型干式變壓器鐵芯采用優質晶粒取向冷軋硅鋼片，45度全傾斜多級接頭。表面覆蓋樹脂絕緣涂層，防潮、防銹、防噪音。

4. SCB13型干式變壓器采用彈性鐵芯夾緊鐵芯、卡箍和線圈，使線圈處于穩定緊湊狀態，降低噪聲。

5. SCB13型干式變壓器按自冷設計，縱壁預留在整體鑄造高(低)壓盤管管壁內，可加裝強制風冷裝置(冷卻風扇)。強制輸出風冷裝置可使輸出能力提高50%。

6. SCB13干式變壓器配有恒溫器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。通過監測SCB13干式變壓器繞組溫升，冷卻風扇自動啟停并提供故障報警、超溫報警、超溫脫扣等功能，為干式變壓器提供可靠的過載保護裝置，從而提高了SCB13干式變壓器運行的安全性。
